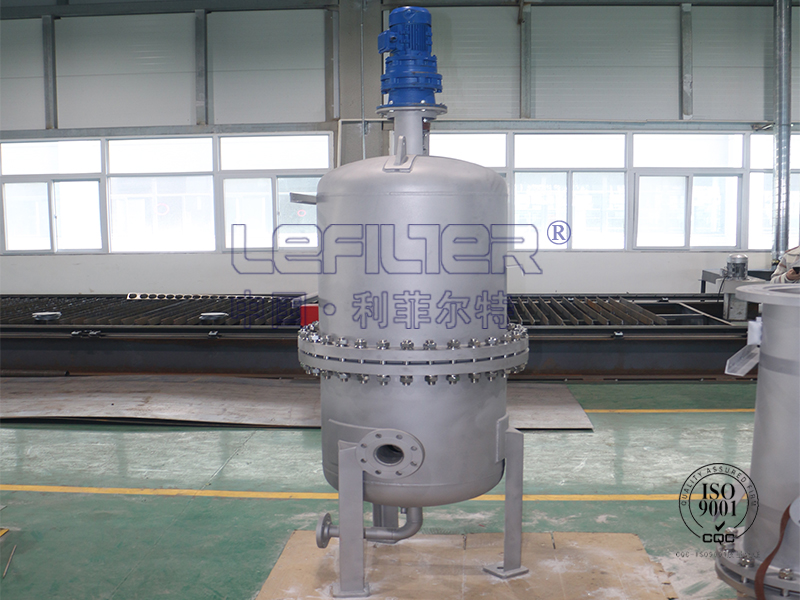

LFDS多柱式自清洗過濾器簡介：

LFDS多柱式自清洗過濾器采用高強度金屬網燒結濾芯,通過壓差控制、定時控制自動清洗濾芯。當自清洗過濾器內雜質積聚在過濾芯內表面引起進出口壓差增大到設定值 , 或定時器達到預置時間時,電動控制箱發出信號，驅動反沖洗機構。當反沖洗吸盤口與過濾芯進口正對時，排污閥打開,此時系統泄壓排水,吸盤與過濾芯內側出現-一個相對壓力低于過濾芯外側水壓的負壓區(反洗壓差值控制在過濾壓差值的3~4倍)。迫使部分凈循環水從過濾芯外側流入過濾芯內側,吸附在過濾芯內內壁上的雜質微粒隨水流進入盤內并從排污閥排出。

LFDS多柱式自清洗過濾器工作原理：

LFDS多柱式自清洗過濾器過程描述：液體從濾網內側流向外側過程中，固體顆粒被截留在濾網內側。隨著污染物的增多，過濾器污染側和清潔側之間的壓差也逐漸增大。當壓差達到設定值時，壓差表發訊，過濾器開始自動反沖洗工作過程。

反沖洗過程：

減速電機通過中間軸驅動沖洗臂轉動，使之與被清洗濾網對正；

排污閥開啟，使被清洗濾網外側（清潔側）與排污之間形成壓力差；

在壓力差的作用下，清潔側液流從被清洗濾網的外側流向內側，進行反沖洗，聚積在濾網內側的污染物被沖掉并通過排污口排出過濾器；

每個濾網的反沖洗時間已設定，當達到反沖洗設定的時間后，該濾網的反沖洗過程結束，減速電機再次驅動沖洗臂轉動，對下一個（組）濾網進行反沖洗，以此類推對每個濾網進行反沖洗；

全部濾網清洗完成后，排污閥關閉，沖洗臂在電控箱的控制下回到原始位置，一個反沖洗周期結束；

由于反沖洗是一個（組）濾網一個（組）濾網的沖洗過程，因此在反沖洗過程中，過濾器仍能保持液流的過濾狀態。

LFDS多柱式自清洗過濾器自動控制說明：

LFDS多柱式自清洗過濾器清洗方式：采用時間和壓差同時控制，互不干擾

時間控制一般出廠默認設置為：每天的下午3-5點清理一次，清理時間為5分鐘（可調）

時間控制器可以設置一天總共清理1-8次循環，默認是一天清理一次，具體設置方法參見附件：時間控制器調試方法

壓差控制：默認出廠設置為0.5-1個壓，當雜質比較多的時候，進出口壓力差大于這個值的時候自動清洗，清洗過后雜質減少，壓力減少，壓差自動關閉。
