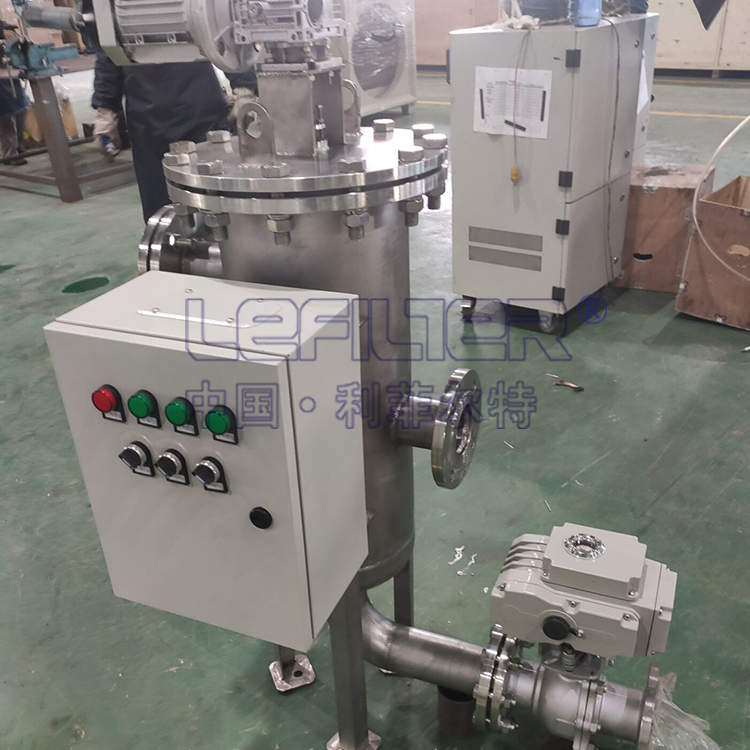

自清洗過濾器使用介紹

自清洗過濾器的清洗排污過程有手動、自動控制兩種方式。手動控制：將“手動/自動”選擇開關旋轉至手動位置，根據需要分別進行手動排污和手動清洗，具體操作見后面的操作部分,選擇開關旋轉至自動位置，自清洗過濾器進入自動狀態。手動控制狀態是檢查電機和水力控制閥能否正常工作的手段，如果在手動控制狀態不能正常排污自動控制狀態也不會正常工作。自動控制： 將“手動/自動”選擇開關旋轉至自動位置（“壓差/定時”開關在“定時”位置），接通電源，用選擇開關進入自動狀態，首先進行過濾，當達到設定清洗時間或著達到設定壓差值時（時間和壓差以先達到為準）電機開始工作，排污閥打開排污；排污時間完畢，排污閥關閉，電機停止工作；達到下一個清洗時間時或者達到壓差設定值時（注意：壓差只需設定一次，因為每次清洗完畢后壓差值會恢復到設定值以下），設備電機、排污閥再次開始工作，如此循環往復！出廠設定每天清洗3次，上午9：00開始清洗，9：01清洗結束；下午17：00開始，17：01清洗結束；凌晨1:00開始清洗，1:01清洗結束 ，具體清洗次數及清洗開始時間用戶可以自己設定。具體操作詳見時控開關說明書。排污時間一般出廠默認設定時間是65秒（注意：排污設定時間必須大于65秒）是由控制柜內的時間繼電器設定的。時間繼電器中共有5個按鈕，中間按鈕可以設定小時（H）、分鐘(M)、秒(S)；其余按鈕是設定時間的，最大時間可以分別設定為99小時(H)、99分鐘(M)、99秒(S)出廠默認設置為秒(普通控制柜液晶顯示屏)。扳手控制：系統提供了定時/壓差控制、壓差控制、手動控制三套有效的控制方案，互為補充確保系統安全。當出現極端情況如電器故障排污閥不能電動打開,就可以使用專用扳手從排污閥電動頭處手動打開，清洗電機同樣可以用扳手手動控制。

自清洗過濾器安裝使用說明
1)  自清洗過濾器水力控制閥出口應安裝排污管，連接方式為法蘭連接，排污管長度不能超過 15米，且不應有向上的坡角，以免產生背壓。
2)  過濾器安裝方式，應注意水流方向不可弄錯，安裝時應盡量使水力控 制閥處于水平位置或向下的位置，以保證排污徹底。
3)過濾器應串聯安裝在管路系統中，為保證在停機檢修時系統不間斷供水，系統中應設置旁路，過濾器進出口及旁路均應設置截斷用閥門，如：截止閥、球閥、蝶閥等。
4)過濾器規格的選用應與安裝管路相匹配，如：系統管徑為外徑219mm則選 DN200規格過濾器。當過濾器流量不能滿足管路要求時，可將兩個（或多個）過濾器并聯安裝.過濾器應安裝在系統需保護的用水設備之前，其安裝位置應盡量靠近被保護設備。
5) 在有可能發生回流的地方，應在過濾器出口安裝止回閥。
6) 在動力系統中，過濾器應安裝在泵與設備之間，越靠近設備越好。
